Warum das richtige Messen entscheidend ist
Der Austausch eines Schließzylinders wirkt auf den ersten Blick einfach, scheitert in der Praxis jedoch häufig an falschen Maßen. Bereits wenige Millimeter Unterschied können dazu führen, dass der Zylinder nicht passt, übersteht oder nicht sicher eingebaut werden kann.
Ein falsch gewählter Zylinder ist nicht nur ein Montageproblem, sondern kann auch ein Sicherheitsrisiko darstellen. Zu lange Zylinder stehen über und bieten Angriffsfläche, während zu kurze Modelle die Funktion beeinträchtigen.
Typische Fehler beim Kauf
- Schätzung statt exakter Messung
- Verwechslung von Innen- und Außenmaß
- Nichtbeachtung der Türbeschläge
Diese Fehler führen oft dazu, dass der Zylinder erneut bestellt oder sogar ersetzt werden muss. Im Kontext von Schloss austauschen gehört das korrekte Messen daher zu den wichtigsten Grundlagen.
Grundaufbau eines Schließzylinders
Um die Maße korrekt zu verstehen, ist ein grundlegendes Verständnis des Aufbaus notwendig. Ein Profilzylinder besteht aus mehreren funktionalen Bereichen, die exakt aufeinander abgestimmt sind.
Zentrale Bauteile
- Zylinderkern (drehbarer Bereich)
- Gehäuse
- Schließmechanik (Stifte und Federn)
- Schließnase (Mitnehmer)
Die Schließnase ist der zentrale Bezugspunkt für alle Messungen. Sie befindet sich in der Mitte des Zylinders und bewegt sich beim Drehen des Schlüssels.
Normen und Standardgrößen verstehen
In Europa werden Schließzylinder nach DIN-Normen gefertigt. Diese sorgen dafür, dass Zylinder herstellerübergreifend kompatibel sind.
DIN-Standard für Profilzylinder
Die gängigste Norm ist die DIN EN 1303. Sie definiert unter anderem:
- Maßsysteme
- Sicherheitsklassen
- Prüfanforderungen
Die Maße werden in Millimetern angegeben und beziehen sich immer auf die Länge von der Mitte (Schließnase) zu beiden Seiten.
Typische Größenangaben
- 30/30 mm (Standardmaß)
- 30/35 mm
- 35/35 mm
- 40/40 mm
Die erste Zahl beschreibt die Innenlänge, die zweite die Außenlänge. Diese Unterscheidung ist entscheidend für die korrekte Auswahl.
Innen- und Außenmaß richtig unterscheiden
Ein häufiger Fehler ist die Verwechslung der beiden Seiten. Dabei ist die Unterscheidung einfach, wenn man die Perspektive beachtet.
Definition Innenmaß
Die Seite, die sich innerhalb des Gebäudes befindet, wird als Innenmaß bezeichnet. Hier befindet sich oft der Drehknauf oder die Schlüsselaufnahme.
Definition Außenmaß
Die Außenseite ist der Bereich, der zur Straße oder zum Hausflur zeigt. Dieser Bereich ist sicherheitskritischer, da er potenziell angreifbar ist.
Ein korrekt gewähltes Außenmaß ist besonders wichtig im Zusammenhang mit Einbruchspuren, da überstehende Zylinder leichter angegriffen werden können.
Wann ein Zylinder als „zu lang“ gilt
Ein Zylinder sollte maximal 2–3 mm über den Türbeschlag hinausragen. Alles darüber hinaus erhöht das Risiko von Manipulation oder Aufbruch.
Typische Probleme bei zu langen Zylindern:
- leichter Angriff mit Werkzeug
- höhere Hebelwirkung für Einbrecher
- optisch unsaubere Installation
Deshalb ist die exakte Messung nicht nur eine technische, sondern auch eine sicherheitsrelevante Entscheidung.
Überblick: Welche Maße wirklich wichtig sind
Für die Auswahl eines passenden Schließzylinders sind nur wenige Maße entscheidend:
- Innenmaß (von Mitte zur Innenseite)
- Außenmaß (von Mitte zur Außenseite)
- Gesamtlänge (Summe beider Werte)
Diese Werte bilden die Grundlage für jede Bestellung und sollten exakt bestimmt werden.
Warum Türbeschläge oft unterschätzt werden
Ein häufiger Fehler ist das Ignorieren der Türbeschläge. Diese beeinflussen die effektive Länge des benötigten Zylinders erheblich.
Ein dicker Sicherheitsbeschlag kann mehrere Millimeter ausmachen. Wird dieser nicht berücksichtigt, passt der Zylinder später nicht korrekt.
Deshalb gilt: Immer inklusive Beschlag messen – nicht nur die Tür selbst.

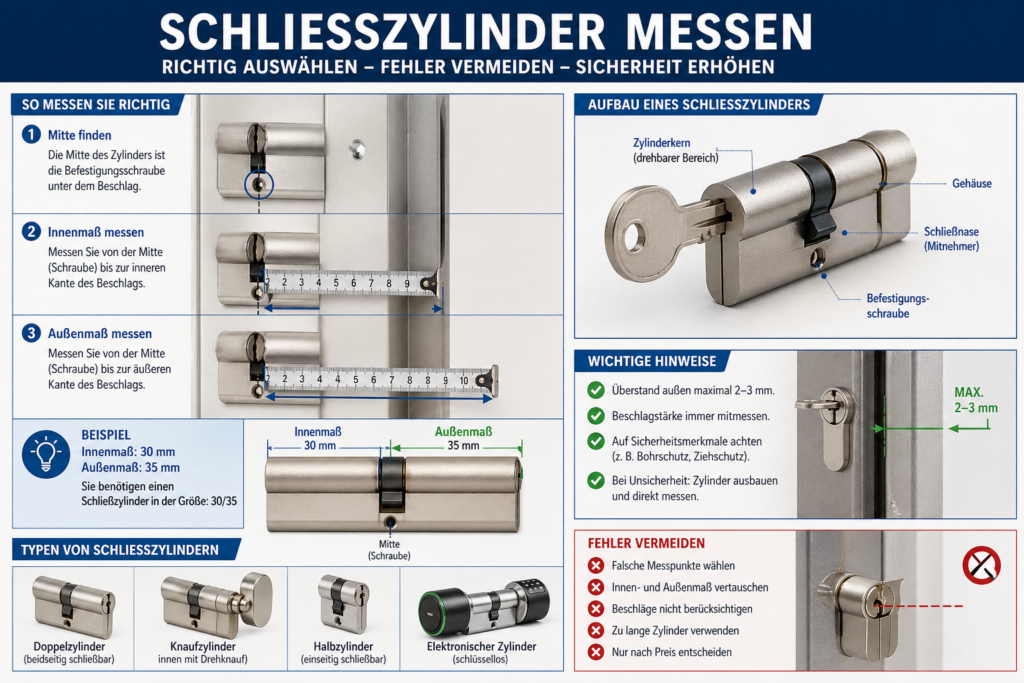

Schließzylinder richtig messen – Schritt-für-Schritt Anleitung
Das korrekte Messen eines Schließzylinders ist die Grundlage für einen erfolgreichen Austausch. Dabei kommt es weniger auf Spezialwerkzeug an, sondern auf eine saubere Vorgehensweise und das Verständnis der Messpunkte.
Variante 1: Messen im eingebauten Zustand
Diese Methode ist die schnellste und in den meisten Fällen ausreichend. Voraussetzung ist, dass der Zylinder sichtbar ist und der Beschlag nicht vollständig verdeckt.
Schritt 1: Mitte bestimmen
Die Mitte des Zylinders liegt auf Höhe der Befestigungsschraube. Diese befindet sich in der Regel unterhalb des Zylinders im Türbeschlag.
Schritt 2: Innenmaß messen
Messen Sie von der Mitte (Schraubenposition) bis zur inneren Kante des Türbeschlags. Dieses Maß entspricht der Innenlänge.
Schritt 3: Außenmaß messen
Nun messen Sie von der Mitte zur äußeren Kante des Beschlags. Dieses Maß entspricht der Außenlänge.
Beispiel:
- Innen: 30 mm
- Außen: 35 mm
- → Ergebnis: 30/35 Zylinder
Variante 2: Messen nach Ausbau des Zylinders
Für maximale Genauigkeit empfiehlt sich das Ausbauen des Zylinders. Dies ist besonders sinnvoll bei unsicheren Messwerten oder ungewöhnlichen Türsituationen.
Ausbau Schritt-für-Schritt
- Befestigungsschraube lösen
- Schlüssel leicht drehen (ca. 10–15°)
- Zylinder vorsichtig herausziehen
Nach dem Ausbau kann direkt vom Mittelpunkt (Schließnase) zu beiden Enden gemessen werden. Diese Methode ist deutlich präziser und vermeidet Messfehler durch Beschläge.
Der Ausbau entspricht einem ersten Schritt beim Schloss austauschen und ist technisch unkompliziert.
Welche Werkzeuge werden benötigt?
Für das Messen eines Schließzylinders reicht einfaches Werkzeug aus. Präzision ist jedoch entscheidend.
- Maßband oder Lineal (Millimeter-Skala)
- Schraubendreher (für Ausbau)
- optional: Schieblehre für hohe Genauigkeit
Wichtig ist eine genaue Ablesung – Rundungen oder Schätzungen führen schnell zu falschen Ergebnissen.
Typische Messfehler und wie man sie vermeidet
Falscher Messpunkt
Ein häufiger Fehler ist das Messen von außen nach außen. Richtig ist jedoch immer die Messung von der Mitte (Schließnase).
Beschläge nicht berücksichtigt
Wird nur die Tür gemessen, fehlt die Stärke des Beschlags. Dadurch fällt der Zylinder zu kurz aus und sitzt nicht korrekt.
Innen- und Außenseite vertauscht
Dies führt dazu, dass der Zylinder falsch eingebaut wird. Besonders bei asymmetrischen Zylindern ist dies ein häufiger Fehler.
Aufrunden statt exakt messen
Schon wenige Millimeter können entscheidend sein. Deshalb sollten Werte immer exakt übernommen und nicht geschätzt werden.
Besonderheiten bei unterschiedlichen Türarten
Nicht jede Tür ist gleich aufgebaut. Je nach Bauweise ergeben sich unterschiedliche Anforderungen an den Schließzylinder.
Haustüren mit Sicherheitsbeschlag
Diese Türen haben oft dickere Beschläge, die das Außenmaß verlängern. Hier ist besonders präzises Messen erforderlich.
Wohnungstüren
Standardisierte Maße sind hier häufiger, dennoch sollte immer individuell gemessen werden.
Altbautüren
Bei älteren Türen können untypische Maße auftreten. Hier ist der Ausbau des Zylinders oft die sicherste Methode.
Warum Genauigkeit für die Sicherheit entscheidend ist
Ein falsch gemessener Zylinder ist nicht nur ein Montageproblem. Besonders auf der Außenseite kann ein zu langer Zylinder eine Schwachstelle darstellen.
Analysen von Einbruchspuren zeigen, dass überstehende Zylinder gezielt angegriffen werden. Deshalb ist die Kombination aus korrektem Maß und passender Länge entscheidend für die Sicherheit.
Den richtigen Schließzylinder auswählen: Sicherheit und Funktion
Nach dem korrekten Messen stellt sich die entscheidende Frage: Welcher Schließzylinder ist der richtige? Neben der passenden Länge spielen Sicherheitsmerkmale, Nutzung und Einbausituation eine zentrale Rolle.
Standardzylinder vs. Sicherheitszylinder
Nicht jeder Zylinder bietet den gleichen Schutz. Während einfache Modelle für Innenräume ausreichend sein können, sind für Außentüren deutlich höhere Sicherheitsstandards erforderlich.
- Standardzylinder: einfache Mechanik, geringer Schutz
- Sicherheitszylinder: verstärkte Bauweise, Schutzmechanismen
Für Haustüren sollte grundsätzlich ein Sicherheitszylinder verwendet werden, da hier ein erhöhtes Risiko besteht.
Wichtige Sicherheitsmerkmale im Überblick
- Bohrschutz (gehärtete Materialien)
- Ziehschutz (erschwert Herausziehen)
- Manipulationsschutz (z. B. gegen Lockpicking)
- Not- und Gefahrenfunktion (beidseitig schließbar)
Diese Eigenschaften erhöhen die Widerstandsfähigkeit gegen Angriffe erheblich. Erkenntnisse aus Einbruchspuren zeigen, dass einfache Zylinder oft gezielt ausgenutzt werden.
Sicherheitsklassen und Zertifizierungen
Schließzylinder werden nach verschiedenen Normen geprüft. Diese geben Aufschluss über die Widerstandsfähigkeit und Qualität.
DIN EN 1303
Diese Norm bewertet unter anderem:
- Verschleißfestigkeit
- Korrosionsbeständigkeit
- Angriffswiderstand
SKG-Zertifizierung
Besonders im Sicherheitsbereich relevant ist die SKG-Klassifizierung:
- SKG*: Grundschutz
- SKG**: erhöhter Schutz
- SKG***: hoher Schutz gegen Einbruch
Für Außentüren empfiehlt sich mindestens SKG** oder höher.
Symmetrische vs. asymmetrische Zylinder
Ein weiterer wichtiger Punkt ist die Bauform des Zylinders.
Symmetrische Zylinder
Beide Seiten haben die gleiche Länge, z. B. 30/30 mm. Diese Variante ist einfach zu handhaben und wird häufig bei Standardtüren eingesetzt.
Asymmetrische Zylinder
Hier unterscheiden sich Innen- und Außenmaß, z. B. 30/35 mm. Diese Bauform ist besonders bei Türen mit unterschiedlich dicken Beschlägen notwendig.
Die richtige Wahl hängt direkt vom zuvor gemessenen Maß ab.
Sonderformen und spezielle Anforderungen
Neben Standardzylindern gibt es verschiedene Speziallösungen für unterschiedliche Einsatzbereiche.
Doppelzylinder
Beidseitig mit Schlüssel bedienbar – ideal für Haustüren.
Knaufzylinder
Innen mit Drehknauf, außen mit Schlüssel. Praktisch für schnelle Bedienung von innen.
Halbzylinder
Nur einseitig schließbar, z. B. für Garagen oder Briefkästen.
Elektronische Zylinder
Digitale Systeme ersetzen den klassischen Schlüssel. Lösungen aus dem Bereich Elektronische Schließanlagen bieten zusätzliche Funktionen wie Zugangskontrolle und Protokollierung.
Häufige Fehler bei der Auswahl
Nur nach Preis entscheiden
Günstige Modelle sparen oft an Sicherheitsmerkmalen. Dies kann langfristig zu Problemen führen.
Falsche Sicherheitsstufe
Ein einfacher Zylinder an einer Außentür ist ein erhebliches Risiko. Die Sicherheitsanforderungen sollten immer zur Nutzung passen.
Maß korrekt, aber Funktion falsch
Ein Zylinder kann perfekt passen, aber dennoch ungeeignet sein, wenn wichtige Funktionen fehlen.
Zusammenhang zwischen Auswahl und Einbau
Die Auswahl des richtigen Zylinders ist eng mit dem Einbau verbunden. Ein hochwertiger Zylinder entfaltet seine Wirkung nur, wenn er korrekt montiert wird.
Im Rahmen von Schloss austauschen zeigt sich häufig, dass falsche Kombinationen aus Maß und Qualität zu Problemen führen.
Praxisbeispiel: Falsche Auswahl mit Folgen
Ein häufiges Szenario ist der Austausch eines Zylinders ohne genaue Analyse. Ein zu langer Zylinder wird eingebaut, steht mehrere Millimeter über und wird dadurch zur Schwachstelle.
Solche Fehler lassen sich durch korrektes Messen und eine bewusste Auswahl leicht vermeiden.
Experten-Analyse: Warum viele Schließzylinder falsch gewählt werden
In der Praxis zeigt sich, dass Fehler selten beim Einbau entstehen, sondern bereits bei der Auswahl. Viele Nutzer konzentrieren sich ausschließlich auf die Länge des Zylinders und unterschätzen andere entscheidende Faktoren wie Sicherheitsniveau, Türtyp und Nutzung.
Fokus nur auf Maß statt auf Funktion
Ein häufiges Problem ist die Annahme, dass ein passendes Maß automatisch die richtige Wahl bedeutet. Tatsächlich entscheidet jedoch die Kombination aus Maß und Sicherheitsmerkmalen über die Qualität der Lösung.
Ein korrekt gemessener, aber unsicherer Zylinder kann ein erhebliches Risiko darstellen.
Unterschätzung der Außenseite
Die Außenseite des Zylinders ist der kritischste Bereich. Hier wirken die meisten Angriffsmethoden. Trotzdem wird dieser Bereich oft nicht ausreichend berücksichtigt.
Ein zu weit herausstehender Zylinder erhöht das Risiko deutlich. Analysen von Einbruchspuren zeigen, dass genau solche Schwachstellen gezielt ausgenutzt werden.
Fehlende Anpassung an die Türsituation
Jede Tür stellt andere Anforderungen. Faktoren wie Türstärke, Beschläge und Nutzung müssen berücksichtigt werden. Standardlösungen führen hier oft zu suboptimalen Ergebnissen.
Problem-Lösungs-Matrix für Schließzylinder
| Problem | Ursache | Lösung |
|---|---|---|
| Zylinder passt nicht | falsches Maß | erneut korrekt messen |
| Zylinder steht über | Außenmaß zu groß | kürzere Variante wählen |
| Schlüssel dreht schwer | Verschleiß oder Schmutz | Reinigung oder Schlosswartung |
| geringe Sicherheit | einfacher Zylinder | Sicherheitszylinder einsetzen |
| häufige Defekte | minderwertige Qualität | hochwertiges Modell wählen |
Typische Fehler beim Einbau
Schraube zu fest angezogen
Eine zu stark angezogene Befestigungsschraube kann den Zylinder verspannen. Dadurch wird die Mechanik schwergängig und verschleißt schneller.
Falsche Ausrichtung der Schließnase
Wird der Zylinder ohne korrekte Schlüsselstellung eingesetzt, kann er nicht richtig positioniert werden. Dies führt zu Problemen beim Einbau.
Ungeeignete Kombination mit Beschlägen
Ein hochwertiger Zylinder verliert an Wirkung, wenn er mit einem unsicheren Beschlag kombiniert wird. Beide Komponenten sollten aufeinander abgestimmt sein.
Profi-Tipps für eine optimale Auswahl
Immer minimalen Überstand einplanen
Ein leichter Überstand von 1–2 mm ist akzeptabel. Alles darüber hinaus sollte vermieden werden.
Qualität vor Preis
Ein hochwertiger Zylinder hält länger und bietet besseren Schutz. Die Investition lohnt sich langfristig.
Regelmäßige Kontrolle
Auch ein korrekt ausgewählter Zylinder sollte regelmäßig überprüft werden. Kleine Probleme lassen sich so frühzeitig erkennen.
Zusammenhang zwischen Zylinderwahl und Sicherheit
Die Wahl des richtigen Schließzylinders hat direkten Einfluss auf die Sicherheit eines Gebäudes. Ein schwacher Zylinder kann selbst bei stabiler Tür zum Angriffspunkt werden.
Deshalb sollte die Auswahl immer im Gesamtkontext betrachtet werden – inklusive Tür, Beschlag und Nutzung.
Optimales Setup für maximale Sicherheit
Ein sicheres System besteht aus mehreren abgestimmten Komponenten:
- passender Schließzylinder
- hochwertiger Sicherheitsbeschlag
- korrekte Montage
- regelmäßige Wartung
In Kombination mit Maßnahmen aus dem Bereich Schloss austauschen entsteht eine Lösung, die sowohl funktional als auch sicher ist.
Zukunft der Schließtechnik: Präzision, Sicherheit und Digitalisierung
Die Entwicklung von Schließzylindern geht zunehmend in Richtung höherer Präzision und smarter Integration. Moderne Systeme kombinieren mechanische Sicherheit mit digitalen Funktionen, um sowohl Komfort als auch Schutz zu verbessern.
Verbesserte Fertigung und Materialien
Neue Produktionsverfahren ermöglichen engere Toleranzen und langlebigere Bauteile. Dadurch wird die Funktion zuverlässiger und die Anfälligkeit für Verschleiß reduziert.
- präzisere Stiftmechaniken
- verschleißarme Materialien
- verbesserte Korrosionsbeständigkeit
Integration digitaler Systeme
Digitale Lösungen ersetzen zunehmend klassische Schlüssel. Systeme aus dem Bereich Elektronische Schließanlagen bieten zusätzliche Funktionen wie Zugangskontrolle, Protokollierung und flexible Berechtigungen.
Kombination aus Mechanik und Elektronik
Hybridlösungen verbinden klassische Zylinder mit elektronischen Komponenten. Dadurch entsteht ein System, das sowohl mechanische Sicherheit als auch digitale Kontrolle bietet.
Die wichtigsten Punkte im Überblick
Für die Auswahl und den Einbau eines Schließzylinders sind einige grundlegende Prinzipien entscheidend:
- exakte Messung von Innen- und Außenmaß
- Berücksichtigung von Tür und Beschlägen
- Auswahl eines passenden Sicherheitsniveaus
- korrekte Montage und Ausrichtung
Diese Faktoren bestimmen maßgeblich die Funktion und Sicherheit des gesamten Systems.
Checkliste: Schließzylinder richtig messen und auswählen
- Maß immer von der Mitte (Schließnase) bestimmen
- Innen- und Außenmaß korrekt unterscheiden
- Beschläge in die Messung einbeziehen
- Überstand auf maximal 2–3 mm begrenzen
- passende Sicherheitsklasse wählen
- Einbau sorgfältig durchführen
Mit dieser Checkliste lassen sich die häufigsten Fehler vermeiden.
Wann ein Austausch sinnvoll ist
Ein Schließzylinder sollte ersetzt werden, wenn er nicht mehr zuverlässig funktioniert oder nicht den aktuellen Sicherheitsanforderungen entspricht.
- Schlüssel dreht schwer oder klemmt
- Zylinder ist beschädigt
- Sicherheitsniveau unzureichend
In solchen Fällen ist ein Austausch die beste Lösung. Maßnahmen aus dem Bereich Schloss austauschen bieten hier eine klare Orientierung.
Abschluss: Präzision ist der Schlüssel zur Sicherheit
Das richtige Messen und Auswählen eines Schließzylinders ist keine komplizierte Aufgabe, erfordert jedoch Genauigkeit und Verständnis. Kleine Fehler können große Auswirkungen haben – sowohl auf die Funktion als auch auf die Sicherheit.
Wer die grundlegenden Prinzipien beachtet und bewusst auswählt, schafft eine zuverlässige und sichere Lösung für den Alltag.
In Kombination mit regelmäßiger Schlosswartung und dem Verständnis typischer Einbruchspuren entsteht ein umfassendes Sicherheitskonzept, das langfristig schützt.
